Controller di polarizzazione del modulatore DP-IQ Ultra Compact controller automatico

Breve descrizione:

Il controller di bias del modulatore di Rofea è appositamente progettato per i modulatori Machehnder per garantire uno stato di funzionamento stabile in vari ambienti operativi. Sulla base del suo metodo di elaborazione del segnale completamente digitalizzato, il controller può fornire prestazioni ultra stabili.

Il controller inietta un segnale di dither a bassa frequenza, a bassa ampiezza insieme alla tensione di polarizzazione nel modulatore. Mantiene a leggere l'output dal modulatore e determina la condizione della tensione di bias e l'errore correlato. Una nuova tensione di bias verrà applicata afterword in base alla misurazione precedente. In questo modo, il modulatore è assicurato di funzionare sotto una corretta tensione di distorsione.


Dettaglio del prodotto

Rofea Optoelectronics Offerta Prodotti di modulatori elettro-ottici ottici e fotonici

Tag del prodotto

Caratteristica

• Contemporaneamente fornisce sei tensioni di distorsione automatica per i modulatori QI a doppia polarizzazione
• Formato di modulazione indipendente:
SSB, QPSK, QAM, OFDM verificato.
• Plug and Play:
Nessuna calibrazione manuale aveva bisogno di tutto automatico
• I, Q ARMS: controllo su modalità di picco e null Rapporto di estinzione elevata: 50db MAX1
• A braccio P: controllo sulle modalità Q+ e Q- Accuratezza: ± 2◦
• Profilo basso: 40mm (W) × 29mm (D) × 8mm (H)
• Alta stabilità: implementazione completamente digitale facile da usare:
• Funzionamento manuale con mini jumper 2
Operazioni OEM flessibili tramite UART /IO
• Due modalità per fornire tensioni di polarizzazione: controllo bias a.automatico B. User Definito Tensione di distorsione

Modulatore elettro-ottico Modulatore elettro-ottico Modulatore BIAS controller BIAS Point controller IQ Modulatore IQ Modulatore DP-IQ Controllo di bias automatico automatico

Applicazione

• Linbo3 e altri modulatori DP-IQ
• trasmissione coerente



1Il rapporto di estinzione più elevato dipende e non può superare 1 rapporto massimo di estinzione del modulatore del sistema.

2L'operazione UART è disponibile solo su una versione del controller.

Prestazione

图片 1

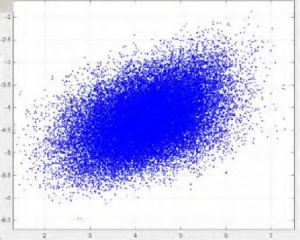

Figura 1. Constellation (senza controller)

图片 2

Figura 2. Contellazione QPSK (con controller

图片 3

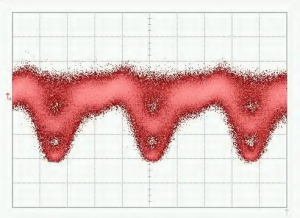

Figura 3. Pattern QPSK-Eye

图片 5

Figura 5. Modello di costellazione di 16qam

图片 4

Figura 4. Spettro QPSK

图片 8

Figura 6. Spettro CS-SSB

Specifiche

Parametro

Min

Tipo

Max

Unità

Performance di controllo
Io, i bracci Q sono controllatiNull (minimo)or Picco (massimo)punto
Rapporto di estinzione

Mer1

50

dB

Il braccio p è controllatoQ+(quadratura destra)or Q- (quadratura sinistra)punto
Precisione al quad

-2



+2

grado2

Tempo di stabilità

45

50

55

s

Elettrico
Tensione di potenza positiva

+14.5

+15

+15.5

V

Corrente di potenza positiva

20



30

mA

Tensione di potenza negativa

-15.5

-15

-14.5

V

Corrente di potenza negativa

8



15

mA

Gamma di tensione di uscita di Yi/YQ/XI/XQ

-14.5



+14.5

V

Gamma di tensione di uscita di YP/XP

-13



+13

V

Ampiezza del dither

1%Vπ



V

Ottico
Potenza ottica di ingresso3

-30



-8

DBM

Lunghezza d'onda di ingresso

1100



1650

nm

1 MER si riferisce al rapporto di estinzione del modulatore intrinseco. Il rapporto di estinzione raggiunto è in genere il rapporto di estinzione del modulatore specificato nel foglio dati del modulatore.

2PermettereVπ  denotare la tensione di bias a 180 EVP  Indica la tensione di distorsione più ottimizzata nei punti Quad.

3Si noti che la potenza ottica di input non si riferisce alla potenza ottica nel punto di distorsione selezionato. È la massima potenza ottica che il modulatore può esportare sul controller quando la tensione di bias varia-Vπ a +Vπ .

Interfaccia utente

图片 9

Figura 5. Assemblaggio

Gruppo Operazione

Spiegazione

Riposo Inserisci jumper e tira fuori dopo 1 secondo Ripristina il controller
Energia Fonte di alimentazione per controller di bias V- Collega l'elettrodo negativo dell'alimentazione
V+ collega l'elettrodo positivo dell'alimentazione
La porta centrale si collega con l'elettrodo di terra
Uart Opera controller tramite UART 3.3: Tensione di riferimento 3.3V
GND: terra
Rx: ricevere il controller
TX: trasmissione del controller
GUIDATO Costantemente Lavorare in uno stato stabile
On-Off o Off-On ogni 0,2S Elaborazione dei dati e ricerca per il punto di controllo
On-off o off-on ogni 1s Il potere ottico input è troppo debole
On-Off o Off-On ogni 3 Il potere ottico input è troppo forte
Polare1 XPLRI: inserire o estrarre il jumper Nessun maglione: modalità null; con jumper: modalità di picco
XPLRQ: inserire o estrarre il jumper Nessun maglione: modalità null; con jumper: modalità di picco
XPLRP: inserire o estrarre il jumper Nessun maglione: modalità Q+; con jumper: Q- Modalità
YPLRI: inserire o estrarre il jumper Nessun maglione: modalità null; con jumper: modalità di picco
YPLRQ: inserire o estrarre il jumper Nessun maglione: modalità null; con jumper: modalità di picco
YPLRP: inserire o estrarre il jumper Nessun maglione: modalità Q+; con jumper: Q- Modalità
Tensioni di pregiudizio YQP, YQN: Bias per Y Polarizzazione Q ARM YQP: lato positivo; YQN: lato negativo o terra
Yip, yin: bias per polarizzazione y i braccio Yip: lato positivo; Yin: lato negativo o terra
Xqp, xqn: bias per x polarizzazione q braccio XQP: lato positivo; XQN: lato negativo o terra
Xip, xin: bias per x polarizzazione i braccio XIP: lato positivo; Xin: lato negativo o terra
YPP, YPN: Bias per Y Polarizzazione P ARM YPP: lato positivo; YPN: lato negativo o terra
XPP, XPN: bias per il braccio di polarizzazione x XPP: lato positivo; XPN: lato negativo o terra

1 polare dipende dal segnale RF del sistema. Quando non è presente alcun segnale RF nel sistema, il polare dovrebbe essere positivo. Quando il segnale RF ha un'ampiezza maggiore di un certo livello, il polare cambierà da positivo in negativo. Al momento, Null Point e Peak Point si cambieranno l'uno con l'altro. Anche Q+ Point e Q-Point si sposteranno l'uno con l'altro. L'interruttore polare consente all'utente di modificare il

polare direttamente senza modificare i punti operativi.

Gruppo Operazione

Spiegazione

PD1 NC: non connesso
Ya: anodo fotodiodo di polarizzazione y

Ya e yc: feedback fotocorrente di polarizzazione y

YC: catodo fotodiodo di polarizzazione y
GND: terra
XC: catodo fotodiodo di polarizzazione X

Xa e xc: feedback fotocorrente di polarizzazione x

Xa: anodo fotodiodo di polarizzazione x

1 Deve essere scelto solo una scelta tra l'uso del fotodiodo del controller o l'utilizzo di fotodiodo del modulatore. Si consiglia di utilizzare il fotodiodo del controller per gli esperimenti di laboratorio per due motivi. In primo luogo, il fotodiodo del controller ha assicurato qualità. In secondo luogo, è più facile regolare l'intensità della luce di ingresso. Se si utilizza il fotodiodo interno del modulatore, assicurarsi che la corrente di uscita del fotodiodo sia strettamente proporzionale alla potenza di ingresso.
