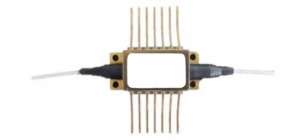

Amplificatore ottico a semiconduttore a farfalla Rof SOA
Caratteristica
Alto guadagno
Basso consumo energetico
Bassa perdita dipendente dalla polarizzazione
Alto rapporto di estinzione
Supporta il monitoraggio della temperatura e il controllo termoelettrico TEC
Applicazione
Produzione e test delle prestazioni dei dispositivi in fibra ottica
Amplificazione di potenza di piccolo segnale
Campo di ricerca di laboratorio
Sistema di comunicazione in fibra ottica
Parametri
| Parametro | Condizione di lavoro | Unità | Minimo | Tipo | Massimo |
| Gamma di lunghezze d'onda operative |
| nm | 1490 |
| 1590 |
| larghezza di banda | @-3dB | nm | 55 |
| 60 |
| Potenza ottica satura | Se=250mA | dBm | 12 |
| 15 |
| Guadagno di piccolo segnale | Se=250mA Pin=-25dBm | dB | 25 |
| 30 |
| Guadagno di uscita di saturazione | Se=250mA | dB | 12 |
|
|
| Corrente di lavoro |
| mA |
| 250 | 400 |
| Tensione diretta |
| V |
|
| 1.8 |
| Rapporto di estinzione | Se=250mA/Se=-0,4mA Pin=0dBm | dB |
| 50 |
|
| Corrente TEC |
| A |
|
| 1.8 |
| Tensione TEC |
| V |
|
| 3.4 |
| Guadagno dipendente dalla polarizzazione |
| dB |
| 1.5 | 2 |
| Resistenza del termistore | T=25℃ | KΩ | 9.5 | 10 | 10.5 |
| Corrente del termistore |
| mA |
|
| 5 |
| Temperatura di esercizio |
| °C | -10 |
| 70 |
| Temperatura di conservazione |
| °C |
|
| 85 |
Curva caratteristica
Dimensione strutturale
